Roval-Barok®
Waterslag Roval-Barok® heeft een afwateringshoek van 5º en is standaard voorzien van bevestigings-(slob)-gaten.
Leverbaar:
- inclusief (gelaste) kopschotten
- gelaste verstekhoeken
- te voorzien van geluiddempende (anti-dreun) isolatie
- beschermfolie
- in brute, geanodiseerde of gemoffelde uitvoering
- maximale lengtemaat: 6000 mm
Let op! Bij montage rekening houden met de uitzetting van aluminium, ca. 1 mm per meter lengte.
Waterslagen type Roval Barok ® kunnen in nagenoeg iedere afwijkende maat uit plaat worden geproduceerd. Voor afwijkende maten zie Waterslag gezet of bel ons voor de mogelijkheden.
Artikeloverzicht
Klik op één van de onderstaande types voor technische tekeningen en bestek

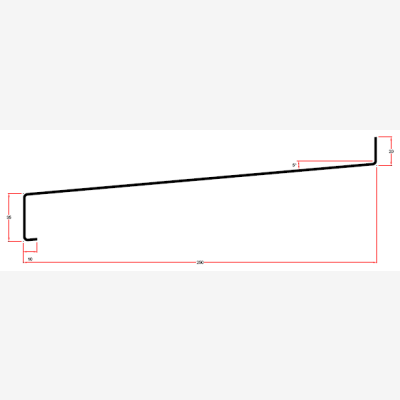

| CAD | Bestek | Maat A | Hellingshoek | Breedte | Breedte | ||
|---|---|---|---|---|---|---|---|
|

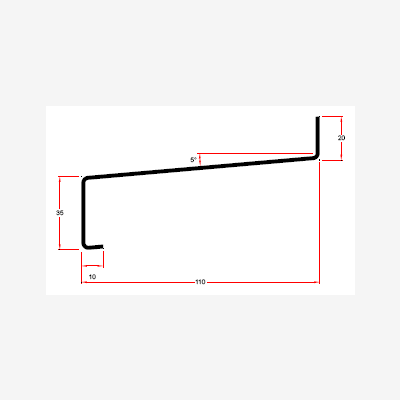

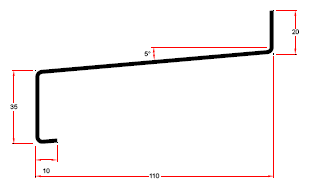

305110
|
110 mm | 5 graden | mm | mm | ||
|

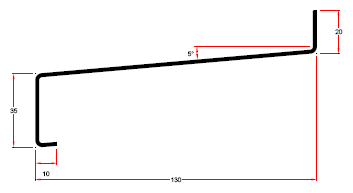

305130
|
130 mm | 5 graden | mm | mm | ||
|

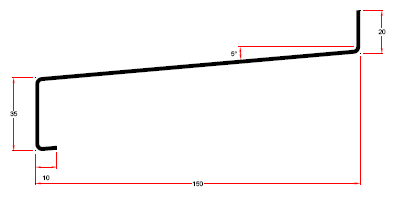

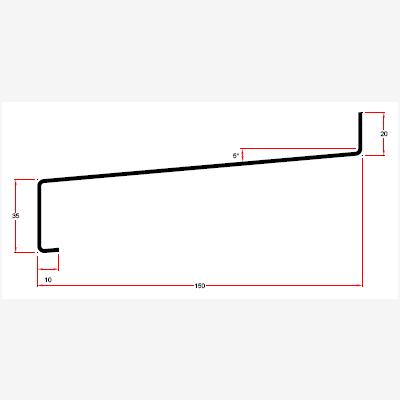

305150
|
150 mm | 5 graden | mm | mm | ||
|

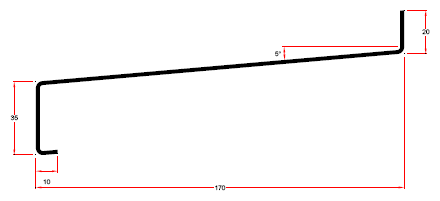

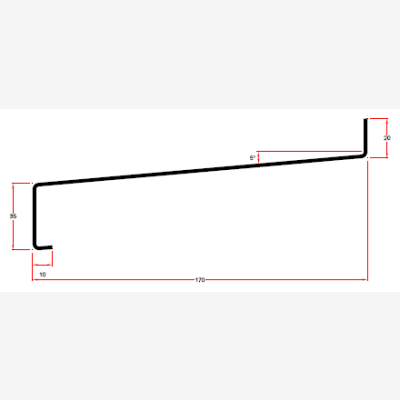

305170
|
170 mm | 5 graden | mm | mm | ||
|

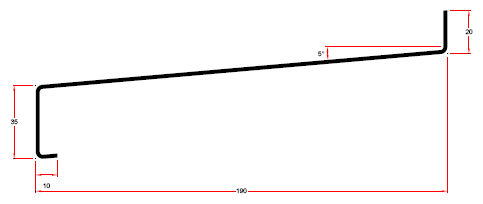

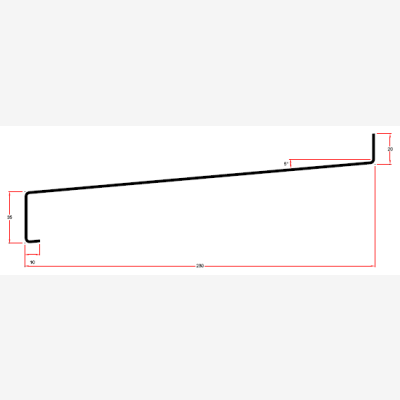

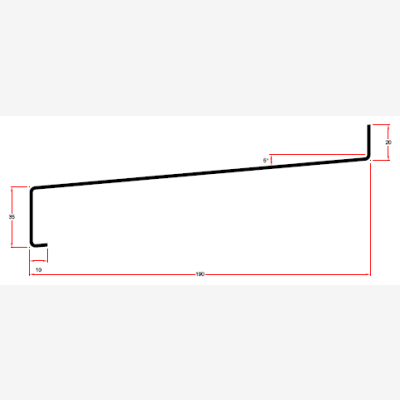

305190
|
190 mm | 5 graden | mm | mm | ||
|

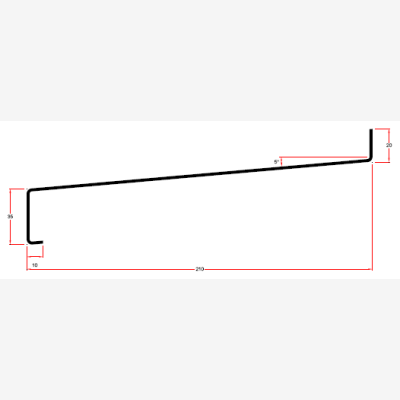

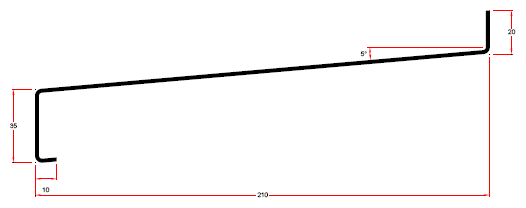

305210
|
210 mm | 5 graden | mm | mm | ||
|

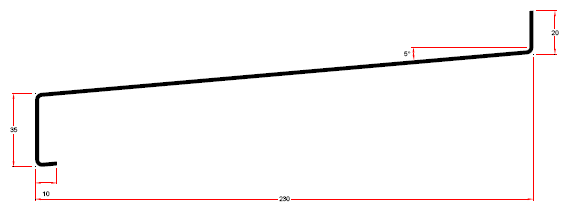

305230
|
230 mm | 5 graden | mm | mm | ||
|

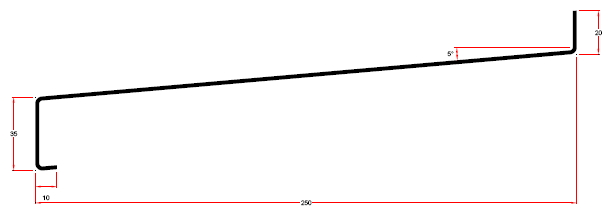

305250
|
250 mm | 5 graden | mm | mm | ||
|

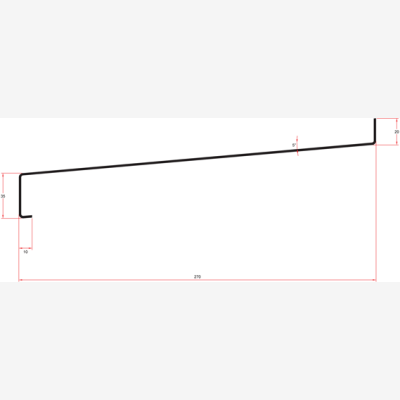

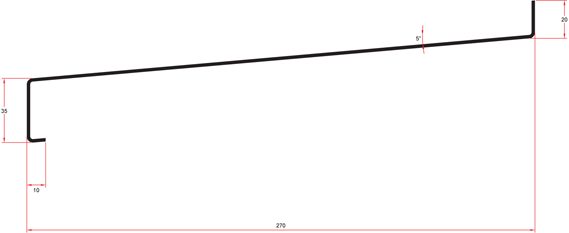

305270
|
270 mm | 5 graden | mm | mm | ||
|

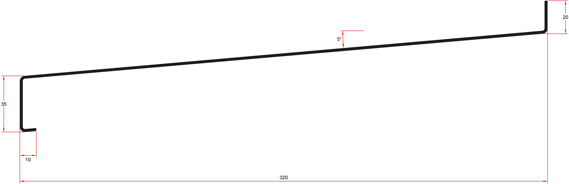

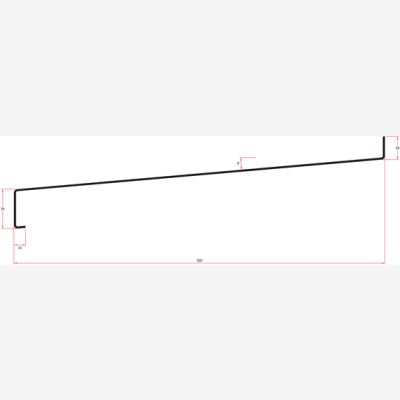

305320
|
320 mm | 5 graden | mm | mm | ||
Bekijk hier onze garantievoorwaarden op onze producten.
Gedeponeerd model nr. 20493
Onderdelen:
Kopschotten
- Kopschotten diverse types
Drainstukje t.b.v. kopschotten type F, G en H
- A veer t.b.v. klemming
- B drainstukje
- C kopschot
Koppelplaat type 5
- Inwendig
- A koppelstuk
- B koppelplaat inclusief rubber
Koppelplaat type 1
- Uitwendig
Gelaste verstekhoeken
- Voor binnen- en buitenhoeken
- Lasnaden niet afgeslepen
Anker type IV
- 100 x 30 mm
Anker type V
- Maten naar keuze t.b.v. buitengevelisolatie
Afdichtingsrubber (Roval 152010)
- Voor de afdichting van de achterzijde van waterslagen
